سیستم انتقال مواد به روش فاز رقیق (Dilute Phase Conveying)

[ دانلود فایل پیوست ]

سیستم‌های Dilute Phase Conveying یا انتقال مواد به روش فاز رقیق، راهکاری کارآمد برای انتقال مواد پودری، گرانولی و دارویی در صنایع غذایی، دارویی و شیمیایی هستند. در این روش، مواد با جریان هوای کنترل‌شده، سرعت بالا و فشار کم منتقل می‌شوند و برای مواد مقاوم به خرد شدن و با دوام بالا ایده‌آل هستند.

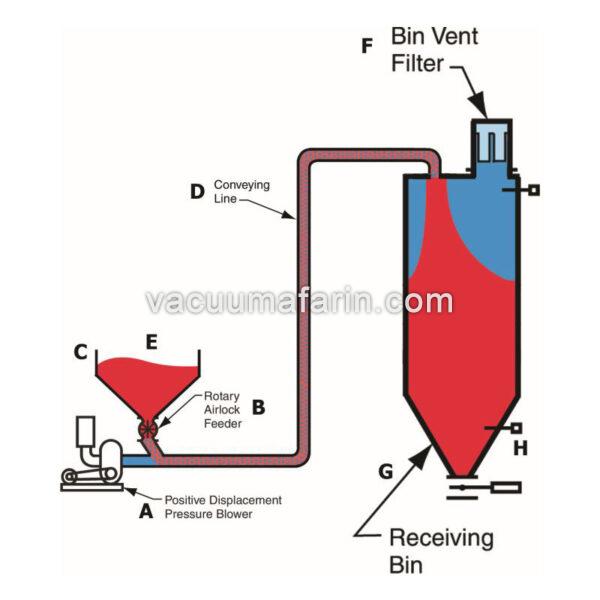

مکانیزم عملکرد سیستم فاز رقیق

سیستم فاز رقیق بر پایه جابجایی مواد در جریان هوای سریع و کم فشار عمل می‌کند. مکانیزم عملکرد به صورت زیر است:

مخزن تغذیه (Feeder Hopper):
مواد پودری یا گرانولی در این مخزن ذخیره می‌شوند و با کنترل دبی ورودی به لوله انتقال هدایت می‌شوند.
بلوئر یا فن هوا:
هوای فشرده با سرعت بالا و فشار کم به داخل لوله‌ها دمیده می‌شود و مواد را به صورت ذرات معلق در هوا حرکت می‌دهد.
لوله‌ها و مسیر انتقال:
ذرات در جریان هوای سریع و با اصطکاک کم به مسیر دریافت هدایت می‌شوند. مسیرها می‌توانند افقی، عمودی یا چند زانو باشند.
شیرها و دریچه‌های کنترلی:
سرعت و جریان مواد توسط شیرها تنظیم می‌شود تا جابجایی یکنواخت و بدون انسداد انجام شود.
مخزن دریافت (Receiver):
در انتهای مسیر، مواد با کاهش سرعت جریان هوا از حالت معلق خارج شده و در مخزن جمع‌آوری می‌شوند.

نکته: در سیستم فاز رقیق، مواد در حالت پراکنده در هوا منتقل می‌شوند، بنابراین سرعت بالا باعث انتقال سریع، اما فشار پایین، باعث کاهش آسیب به لوله‌ها و تجهیزات می‌شود.

ویژگی‌ها و مزایا

انتقال سریع مواد پودری و گرانولی با مصرف انرژی بهینه
انعطاف مسیر انتقال: قابلیت انتقال افقی، عمودی و مسیرهای چند زانو
انتقال طولانی بدون افت کیفیت برای خطوط تولید بزرگ و پیچیده
سازگاری با مواد مقاوم به خرد شدن
راه‌اندازی آسان و نگهداری کم‌هزینه

کاربردها

صنایع غذایی

آرد، شکر، ادویه، شیر خشک و سایر مواد پودری مقاوم

صنایع دارویی

داروهای پودری غیر حساس و ترکیبات مقاوم

صنایع شیمیایی

پودرهای صنعتی، رزین‌ها، افزودنی‌ها و مواد گرانولی

اجزای کلیدی سیستم

مخزن تغذیه (Feeder Hopper)
لوله‌ها و مسیر انتقال مقاوم در برابر سایش
بلوئر یا فن هوا برای جریان هوای کنترل‌شده
شیرها و دریچه‌های کنترلی برای تنظیم جریان هوا
مخزن دریافت (Receiver) برای جمع‌آوری مواد

چرا Dilute Phase Conveying؟

سیستم انتقال مواد فاز رقیق بهترین گزینه برای انتقال پودر، انتقال مواد پودری و انتقال مواد گرانولی است. این روش ایمنی، کیفیت و سرعت بالا را برای خطوط تولید صنایع غذایی، دارویی و شیمیایی تضمین می‌کند.

مکانیزم عملکرد سیستم چگونه است؟

مواد با جریان هوا معلق و سریع حرکت می‌کنند، هوای دمیده شده توسط بلوئر مواد را از مخزن تغذیه به مسیر لوله هدایت می‌کند و در نهایت در مخزن دریافت جمع‌آوری می‌شوند.

این سیستم چه مزایایی نسبت به فاز چگال دارد؟

انتقال سریع مواد
مصرف انرژی کمتر برای مواد مقاوم
راه‌اندازی و نگهداری آسان

لیست برخی از موادي كه مي توان با اين روش منتقل نمود شامل موارد ذيل مي باشد :

شیمیایی	دارویی	غذایی	رنگ ورزین	پودرفلزات
كلرين آلومينيوم	پودر اسكوربيك اسيد	لوبيا	پودر رنگ تزئيني	پودر آلومينيوم
هيدروكسيد آلومينيوم	سولفات باريم	قارچ	روكش پلاستيكي	پدر كبالت
بنتونيت	پودر سلولز	پودر پنير	پودر رنگ	پودر آهن
كربنات كلسيم	گرانول ذغال	برنج	رزين اپوكسي	منيزيم
هيدروكسيد كلسيم	سولفات كليستين	شكلات	استيرولن/ اكريلات	پودر زينك
دياتوميت	پودر سير	دارچين	پودر تفلون	خاكستر پالاديم
خاكستر/ دوده	منيزيم	كاكائو	دي اكسيد تيتانيوم	پودر نقره
كك	پانكراتين	پودر نارگيل	پودر تونر	گرانول استيل
هيدروكسي آمونيوم	پودر پاراستامل	پودرتنباکو	نيترات سديم	پودر فريت استرانتيم
پودر آهن	بي كربنات پتاسيم	شكر كريستال	بي سولفيت سديم	پودر تانتال
كاربيد سيليكون	بي كربنات سديم	پودر ميوه	دي اكسيد تيتانيوم	پودر تنگستن
دي اكسيد سيلسيوم	سيترات سديم(خشك+ مرطوب)	دكستروزچای	زئوليت	سيمان
پودر سيليكون	سوربيت	نشاسته	پودر رختشويي	پودر زينك
كربنات سديم	داروهاي گياهي	گرانول و پودر ژله	خاكستر/ دوده	سنگ ريزه

سؤالات متداول (FAQ)

فاز رقیق چیست و چه تفاوتی با فاز چگال دارد؟

فاز رقیق یا Dilute Phase Conveying، انتقال مواد با سرعت بالا و فشار کم است. در حالی که فاز چگال (Dense Phase) با سرعت پایین و فشار بالا مواد حساس را منتقل می‌کند.
