راهنمای جامع سیستم انتقال پودر پنوماتیک و وکیوم | انواع، مشخصات فنی و فیلتراسیون صنعتی
سیستم انتقال پودر و جابجایی مواد فله پودری (Bulk Powder Conveying) شریان اصلی جریان تولید در صنایع داروسازی، شیمیایی، غذایی، پلیمری، کاشی و سرامیک، سیمان و ریختهگری است. انتقال دستی یا مکانیکی پودرها به دلیل انتشار غبار مضر، خطرات ارگونومیک برای کارگران، هدررفت مواد گرانقیمت و استهلاک قطعات متحرک، امروزه با سیستمهای پیشرفته انتقال پنوماتیک و وکیومی جایگزین شده است. شرکت مهندسی خلاء آفرین پارس به عنوان پیشگام در طراحی و ساخت انواع سیستم انتقال مواد در ایران، راهنما و راهکارهای جامع انتخاب و اجرای خطوط انتقال پودر را ارائه مینماید.
انواع سیستمهای انتقال پودر بر اساس مکانیزم فشار
سیستمهای انتقال پنوماتیک پودر بر پایه ایجاد اختلاف فشار هوا یا گاز خنثی در دو سر خط لوله عمل میکنند و به دو دسته اصلی تقسیم میشوند:
۱. سیستم انتقال پودر به روش وکیوم (Vacuum Conveying)
در این روش یک منبع خلاء (مانند پمپ وکیوم رینگ مایع، پمپ وکیوم روتاری وین، اجکتور پنوماتیک یا بلوئر هوا) در انتهای مسیر قرار گرفته و با ایجاد فشار منفی در مخزن گیرنده، پودر را از مبدا به سمت خود میکشد. مهمترین مزیت این روش آن است که در صورت بروز هرگونه نشتی در مسیر لولهکشی، هوا به درون سیستم مکیده میشود و به هیچ وجه پودر به محیط سالن پخش نمیگردد.
۲. سیستم انتقال پودر پرفشار یا دمشی (Positive Pressure Conveying)
در سیستم پرفشار، هوای فشرده تولیدشده توسط کمپرسور یا بلوئر روتس در ابتدای مسیر، پودر را از طریق شیرهای دوار (Rotary Valve) یا مخازن تحت فشار (Blow Pot) به درون لوله هدایت کرده و در طول فواصل طولانی (تا چندصد متر) به مقصد پرتاب میکند.
رژیمهای جریان در انتقال پودر: فاز رقیق در برابر فاز متراکم
- انتقال فاز رقیق (Dilute Phase): در این رژیم سرعت جریان هوا بالا (بین ۱۵ تا ۳۵ متر بر ثانیه) و نسبت مواد به هوا کم است. پودر به صورت معلق در جریان هوا شناور میشود. این روش برای ذرات سبک و فواصل کوتاه و متوسط ایدهآل است.
- انتقال فاز متراکم (Dense Phase): در این روش پودر با سرعت بسیار پایین (بین ۱ تا ۸ متر بر ثانیه) و فشار بالا به شکل تودههای متراکم در طول لوله هل داده میشود. این مکانیزم برای پودرهای حساس به شکستگی، دانههای گرانقیمت، شکر و پودرهای به شدت ساینده به کار میرود.
اجزای اصلی یک خط انتقال پودر مهندسیشده
یک سیستم انتقال پودر استاندارد شامل زیرمجموعههای دقیق زیر است:
- ایستگاه بارگیری و تخلیه مبدا: شامل هاپر شارژ دستی کیسه مجهز به هود غبارگیر، لانس مکش پودر از بشکه، یا ایستگاه تخلیه جامبوبگ.
- خط لولهکشی و اتصالات ویژه: لولههای استیل یا کربن استیل با اتصالات کلمپی سریعبازشو و زانوهای شعاع بزرگ ضدسایش.

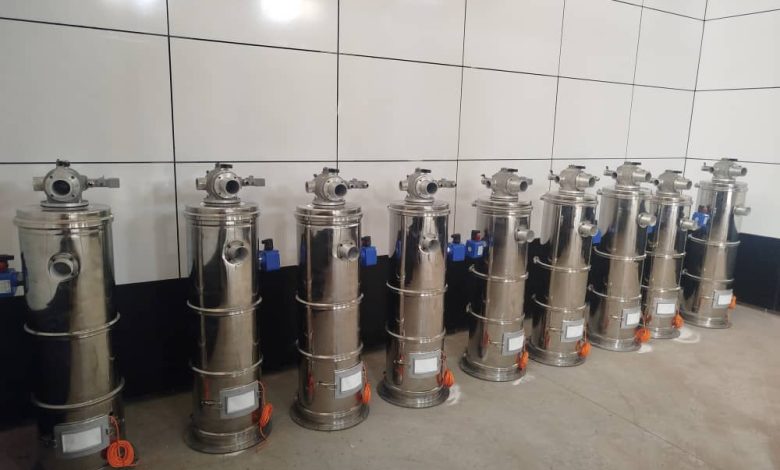

- مخزن گیرنده و جداساز (Receiver Hopper): هاپر تفکیک پودر از جریان گاز مجهز به شیر تخلیه اتوماتیک کلاپری یا پروانهای پنوماتیک.
- واحد فیلتراسیون و تمیزکننده پالس جت: فیلترهای پلیاستر، PTFE یا کارتریجهای ضدغبار با سیستم شوک معکوس هوای فشرده.
- مولد خلاء یا فشار: الکتروپمپهای وکیوم و بلوئرهای صنعتی با راندمان مصرف انرژی بالا.
- تابلو کنترل مرکزی PLC: مدیریت زمانبندی مکش، تخلیه، تمیزکاری فیلتر و مانیتورینگ سنسورهای سطح با نمایشگر لمسی HMI.
جدول مقایسه رژیمهای انتقال پودر
| پارامتر مقایسه | سیستم وکیوم فاز رقیق | سیستم پرفشار فاز متراکم | سیستمهای مکانیکی (اسکرو/باکت) |
|---|---|---|---|
| حفاظت در برابر نشت غبار | عالی (فشار منفی ۱۰۰٪ ایمن) | نیازمند آببندی کامل اتصالات | ضعیف در نقاط انتقال و بلبرینگها |
| سایش پودر و لوله | متوسط (وابسته به سرعت) | بسیار کم (سرعت پایین مواد) | زیاد در اثر سایش مکانیکی |
| حداکثر مسافت انتقال | تا ۵۰ الی ۸۰ متر | بیش از ۲۰۰ متر | محدود به فواصل کوتاه مستقیم |
| هزینه نگهداری و شستشو | بسیار کم و شستشوی سریع CIP | کم تا متوسط | بالا به دلیل تعویض پکینگ و بلبرینگ |
کاربرد سیستمهای انتقال پودر در صنایع
محصولات و تجهیزات دستهبندی سیستم انتقال پودر در صنایع متنوعی خدمترسانی میکنند:
- صنایع غذایی: انتقال آرد، نشاسته، شکر، ادویهجات و طعمدهندهها به میکسرها و بستهبندی.
- صنایع داروسازی: انتقال مواد موثره دارویی (API) و اکسپیانتها به دستگاههای پرس قرص و کپسولپرکن مطابق استانداردهای cGMP.
- صنایع شیمیایی و پلیمر: شارژ راکتورها، اکسترودرها و سیلوهای ذخیره پیویسی و کاتالیستها.
- صنایع معدنی و سرامیک: انتقال لعاب خشک، کائولن، بنتونیت و کربنات کلسیم.
سوالات متداول پیرامون سیستم انتقال پودر
۱. فاکتورهای اصلی در انتخاب ظرفیت و نوع سیستم انتقال پودر چیست؟
دانسیته ظاهری پودر (Bulk Density)، سایز ذرات و دانهبندی (مش)، میزان رطوبت و چسبندگی، مسافت افقی و عمودی مسیر انتقال، تعداد زانوها و نرخ ظرفیت مورد نظر بر حسب کیلوگرم در ساعت از عوامل کلیدی طراحی هستند.
۲. آیا سیستم وکیوم قابلیت انتقال پودرهای بسیار ریز با مش بالای ۲۰۰۰ را دارد؟
بله، با استفاده از کارتریجهای فیلتراسیون پلیاستر با پوشش غشایی PTFE و سیستم تمیزکننده پالس جت خودکار، سیستمهای خلاء آفرین پارس حتی ریزترین پودرهای میکرونیزه را با راندمان ۹۹.۹۹٪ تفکیک و منتقل میکنند.
