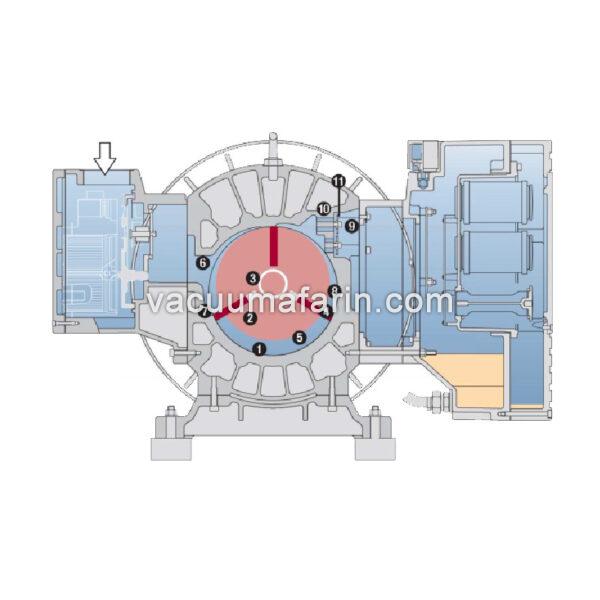

نحوه عملکرد پمپ وکیوم دورانی تیغه ای روغنی:
۱)پوسته
۲)روتور
۳)شیار روتور
۴)تیغه ها
۵)سلول
۶)محفظه ورودی
۷)محفظه مکش
۸)سلول
۹)محفظه فشار
۱۰)محفظه خروجی
۱۱)شیر تخلیه
۱۲)محفظه دوم ورودی

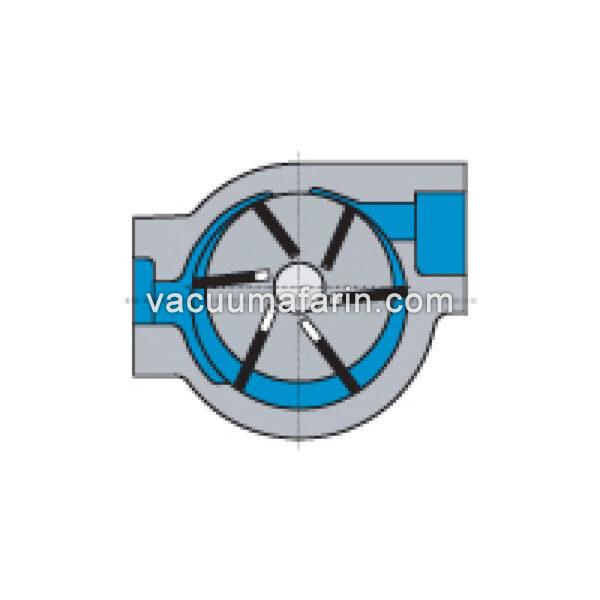

در پمپ وکیوم تیغه ای ,افزایش فشار ایجاد شده توسط کاهش حجم,اساس ایجاد وکیوم می باشد.این طراحی استاتیکی ,فشار,وکیوم و یا ترکیب آنها را بطور خارق العاده ای فراهم می سازد.
بسته به سایز ، طراحی , روغنی یا خشک بودن این پمپها , پمپ های وکیوم تیغه ای می توانند حداکثر وکیوم تا۰.۱ میلی باربا ظرفیت های ۳ تا ۱۵۳۵ متر مکعب بر ساعت و حداکثر فشار تا۵ /۱ بار با رنج ظرفیتهای ۳ تا۱۵۵ متر مکعب برساعت تولید کنند , وزمانی که ترکیبی از فشار و وکیوم مورد نیاز باشد این پمپ ها می توانند وکیوم۰.۶بار و فشار ۰.۷ را بصورت همزمان تولید کنند.
نحوه عملکرد پمپ وکیوم تیغه ای روغنی:
در پوسته استوانه ای پمپ وکیوم(۱)یک روتور (۲)بصورت خارج از مرکز قرار داده شده است,که روتور پمپ وکیوم طوری قرار گرفته تا کمترین تماس در نقطه بالایی با پوسته استوانه ای داشته باشد.تیغه های روتور (۴) در شیارهای روتور قرار گرفته اندو وقتی روتور شروع به چرخش میکند بخاطر نیروی سانتریفیوژ,تیغه ها به سمت خارج از مرکز روتور حرکت میکنند و با سطح داخلی پوسته استوانه ای تماس می یابند.در این حالت یک سلول بین دو تیغه و روتور و پوسته تشکیل می شود که حجم آن هنگام چرخش روتور مدام تغییر می کند. هوا از دریچه ورودی به سلول وارد شده (۵).تا زمانی که تیغه پشتی از جلوی دریچه عبور کند, ورود هوا ادامه می یابد.(۷).در این نقطه سلول به حداکثر حجم هوای داخل خود دست می یابد(۵). هنگامی که سلول از دریچه ورودی دور می شود,حجم آن کوچکتر و کوچکتر می گردد و بنابراین هوای محبوس شده کمپرس شده و فشار آن بالا می رود.این امر ادامه می یابد تا وقتی که سلول به بالاترین فشار خود می رسد(۴)و در نزدیکی محفظه خروجی هوا با فشار بالائی به خارج هدایت می شود(۱۱). بعضی از پمپهای وکیوم مجهز به یک شیر خروجی می باشند(۱۱)که از فشار برگشتی ایجاد شده از هوای خروجی جلوگیری می کند.(۱۱)
در تمامی پمپهای وکیوم تیغه ای ,این فرآیند مشابه می باشد .در پمپ های فوت ومک همزمان دو قسمت محفظه ورودی وخروجی وجود دارد که محفظه (۶) برای وکیوم و محفظه ورودی دوم(۱۲) جهت تامین فشار می باشد و جهت جلوگیری از تداخل این دو محفظه ورودی,پورت های ورودی توسط یک دریچه از هم جدا می شوند که نرخ بین میزان وکیوم و میزان فشار توسط این دو محفظه و ابعاد آن تعیین می گردد.
